Formation Matériaux - Essais mécaniques :
Dimensions des éprouvettes pour essais de flexion selon les normes : Thermoplastiques et thermodurcis
Dimensions of specimens for bending testing according to standards : Thermoplastics and thermosets

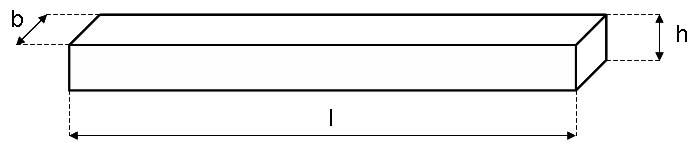

l = Longueur de l'éprouvette
b = Largeur de l'éprouvette
h = épaisseur de l'éprouvette
|
Norme
|
l (mm) |
b
(mm)
|
h
(mm)
|
|
ASTM D790
|
> 80
|
10 ± 0,5
|
4±0,2
|
|
ISO 178
|
> 80
|
10 ± 0,5
|
4±0,2
|
|
DIN 53452
|
> 80
|
10 ± 0,5
|
4±0,2
|
|
NF T 51-001
|
> 80
|
10 ± 0,5
|
4±0,2
|
Longueur : Dans le cas où vous ne pouvez utiliser une éprouvette normale utilisez la règle suivante :
l minimale = 20 h
Largeur
dans le même rapport avec la hauteur que pour une éprouvette normale :
b = 2,5 h ± 0,5mm
ou bien utilisez le tableau suivant :
|
h
(mm)
|
b (mm) |
|
1 < h < ou = 3
|
25
|
|
3 < h < ou = 5
|
10
|
|
5 < h < ou = 10
|
15
|
|
10 < h < ou = 20
|
20
|
|
20 < h < ou = 35
|
35
|
|
35 < h < ou = 50
|
50
|
